Инструкция по обслуживанию систем SCR, установленных на китайской тяжелой грузовой технике, тягачах, пассажирских и магистральных автобусах

8 апреля 2025

1 Техническое обслуживание фильтрующего элемента насоса мочевины

№	Инструкция по эксплуатации	Схематическое изображение
1	Используйте чистую воду, чтобы очистить место крепления корпуса крышки фильтра насоса мочевины, чтобы предотвратить загрязнение. Отвинтите крышку фильтра гаечным ключом на 27 мм (DIN3124 / ISO2725-1)
2	Выньте Фильтр.
3	Обратите внимание на цвет фильтрующего элемента: если он серый, используйте серый конец профессионального инструмента, если он черный, используйте черный конец. Вставьте правильный конец инструмента в фильтрующий элемент до щелчка, указывающего на то, что инструмент установлен на место.
4	Вытяните фильтрующий элемент, если необходимо, используйте прорезь для инструмента, чтобы позаимствовать другие инструменты, чтобы вытащить его.
5	Вымойте внешнюю поверхность крышки фильтрующего элемента водой.
6	Обратите внимание на цвет фильтрующего элемента: если он серый, используйте серый щуп профессионального инструмента, если он черный, используйте черный. Вставьте правильный конец инструмента в фильтрующий элемент до щелчка, указывающего на то, что инструмент установлен на место.
7	Затяните крышку фильтра, момент затяжки (20 + 5) Н · м, размер ключа 27 мм (DIN3124 / ISO2715-1).

2 Техническое обслуживание сетчатого трубопровода насоса мочевины

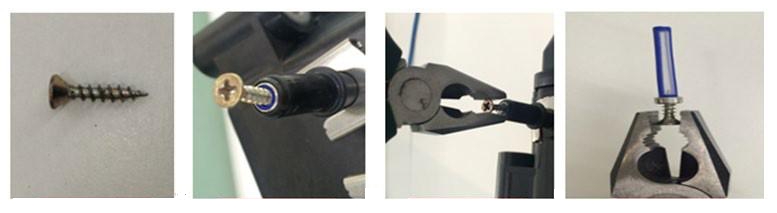

Сетчатый фильтр на входе насоса мочевины регулярно обслуживается каждые 6 месяцев или 60 000 километров. Этапы показаны на рисунке:

a) Снимите насос мочевины с бака мочевины в сборе, используйте чистую воду, чтобы очистить положение впускной трубы насоса мочевины, подготовьте плоскогубцы и саморезы M3;

b) Используя длинный винт, ввинтите головку винта в синее
положение головки фильтрующей сетки соединителя, плотно поверните и с силой вытяните сетку фильтра (примечание: сетка фильтра больше не доступна)

c) Распакуйте новый фильтр, держите фильтр в чистоте, вдавите фильтр в головку соединения трубы насоса мочевины и убедитесь, что синий фильтр вернулся в исходное положение для завершения работы;

Примечание: Если для этого фильтра нет запасных частей, промойте, очистите фильтр - и установите его обратно в насос мочевины. При разборке не повредите его (фильтр).

3 Очистка бака мочевины

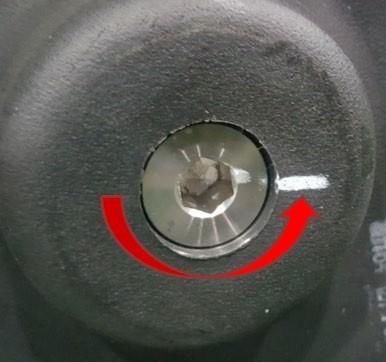

a) Сначала слейте мочевину из бака, поверните шестигранным ключом № 10 против часовой стрелки, чтобы удалить сливной болт на дне бака для мочевины, и слейте мочевину.

b) Снимите датчик температуры уровня жидкости, после отсоединения трубопровода датчика поверните датчик температуры уровня жидкости на 90 ° против часовой стрелки, как показано на рисунке, а затем выньте его из бака.

c) Для очистки резервуара для мочевины Weichai от отверстия для установки датчика используйте водопроводную трубку под давлением, чтобы промыть внутреннюю стенку и дно резервуара для мочевины, промыть боковые стенки и нижние загрязнения или используйте инструменты и чистую воду для очистки внутренней части бака для мочевины. Воду можно слить через сливной болт.

d) Для очистки резервуара мочевины, изготовленного на заводе, не относящегося к Weichai, метод очистки такой же. Поскольку дно резервуара для мочевины стороннего производителя является слишком высоким, шлам и примеси в очищающей воде легко накапливаются, и резервуар для мочевины не может быть очищен полностью. Снимите резервуар для мочевины после завершения очистки, встряхните резервуар для мочевины и слейте чистящую воду из установочного отверстия датчика.

e) Установите сливной болт по часовой стрелке.


Снимите сливной болт		Разберите датчик уровня

4 Очистка фильтра датчика бака мочевины

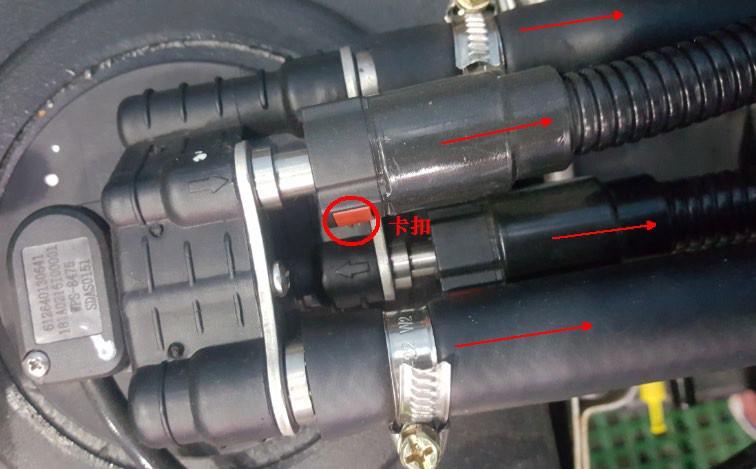

a) Нажмите на выступы с обеих сторон соединения трубы мочевины, чтобы вытащить впускную трубу мочевины и обратную трубу мочевины из датчика бака мочевины; с помощью отвертки поверните против часовой стрелки, чтобы ослабить зажим на трубке охлаждающей воды, вытащите трубку с охлаждающей водой и обратите внимание на изгиб. Согните трубу охлаждающей воды, чтобы охлаждающая жидкость не вытекла.

b) Очистите грязную головку датчика резервуара для мочевины, нажмите и поверните датчик резервуара для мочевины против часовой стрелки, выньте датчик резервуара для мочевины из резервуара для мочевины и будьте осторожны, чтобы не допустить попадания мусора или охлаждающей жидкости в резервуар для мочевины.

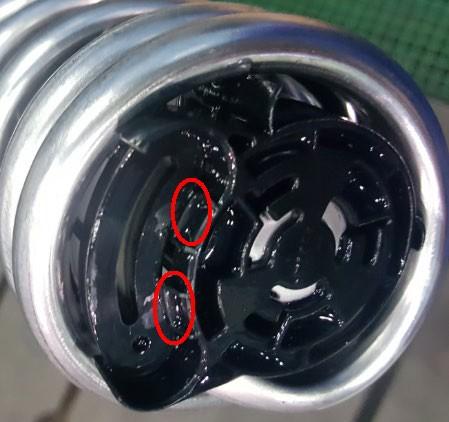

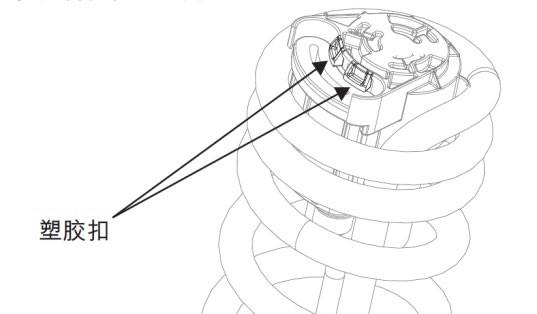

c) Отодвиньте пластиковую застежку и вытащите фильтр.

d) Очистите сетку фильтра чистой водой до тех пор, пока поверхность не очистится от загрязнений.

e) Установите очищенную сетку фильтра, стараясь не упустить втулку вала и уплотнительное кольцо.

f) Нажмите и поверните датчик резервуара для мочевины по часовой стрелке, чтобы установить его на резервуар для мочевины, стараясь не упустить уплотнительное резиновое кольцо.

g) Установите на место впускной и обратный трубопроводы мочевины и две трубы охлаждающей воды к датчику бака мочевины.


Снимите впускную (обратную) жидкостную трубу мочевины		Выньте датчик бака мочевины		Снимите фильтр датчика бака мочевины

5 Интервал обслуживания WP7

Применение	Высокоскоростная техника (тягачи)	Строительная техника (обыкновенная, самосвалы)	Автобетоносмеитель	Общественный транспорт, автобус	Пассажирский, туристический автобус
Период обслуживания	60 000km / 6 месяцев	10 000km / 2 месяца	30 000km / 6 месяцев	30 000km / 6 месяцев	60 000km / 6 месяцев
Очистка насоса мочевины и форсунок мочевины	*	*	*	*	*
Промывка фильтра насоса мочевины	*	*	*	*	*
Очистка бака мочевины и фильтрующего элемента бака мочевины	*	*	*	*	*
Очистка фильтра всасывающего патрубка датчика бака мочевины	*	*	*	*	*
Очистка сетчатого фильтра впускного патрубка насоса мочевины	*	*	*	*	*
Замена прокладки форсунки мочевины	Каждый раз, когда форсунка для мочевины снимается	Каждый раз, когда форсунка для мочевины снимается	Каждый раз, когда форсунка для мочевины снимается	Каждый раз, когда форсунка для мочевины снимается	Каждый раз, когда форсунка для мочевины снимается

5 Интервал обслуживания WP12

Применение	Высокоскоростная техника (тягачи)	Строительная техника (обыкновенная, самосвалы)	Автобетоносмеитель	Общественный транспорт, автобус	Пассажирский, туристический автобус
Период обслуживания	60 000km / 6 месяцев	10 000km / 2 месяца	30 000km / 6 месяцев	2500km /500h	60 000km / 6 месяцев
Очистка насоса мочевины и форсунок мочевины	*	*	*	*	*
Промывка фильтра насоса мочевины	*	*	*	*	*
Очистка бака мочевины и фильтрующего элемента бака мочевины	*	*	*	*	*
Очистка фильтра всасывающего патрубка датчика бака мочевины	*	*	*	*	*
Очистка сетчатого фильтра впускного патрубка насоса мочевины	*	*	*	*	*
Замена прокладки форсунки мочевины	Каждый раз, когда форсунка для мочевины снимается	Каждый раз, когда форсунка для мочевины снимается	Каждый раз, когда форсунка для мочевины снимается	Каждый раз, когда форсунка для мочевины снимается	Каждый раз, когда форсунка для мочевин

Компания БОЛЬШЕГРУЗ, официальный дилер SHACMAN, WEICHAI, CUMMINS, рекомендует тщательно следить и обслуживать систему SCR, установленную на вашей технике китайского производства. Это является залогом её долгосрочной работы и отсутствия простоев. Для долгосрочной эксплуатации наибольшее значение имеет качество применяемой жидкости AdBlue и соблюдение инструкции по эксплуатации двигателя и системы SCR, регулярное обслуживание системы SCR согласно рекомендациям данного руководства.

Однако, в случае если система полностью пришла в негодность, нарушена или сгорела проводка, неисправны ключевые элементы системы SCR, такие как насос, форсунка, бак – остается только либо заменить систему на новую, что очень дорого, либо програмно отключить ее - хотя бы на какое-то время, пока не будет найдено решение по ее замене или ремонту.
